Грейферы

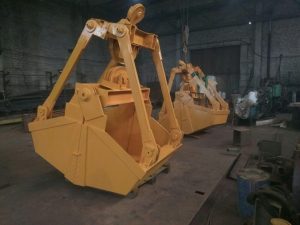

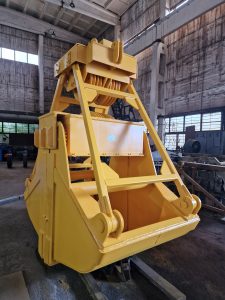

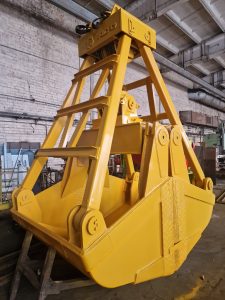

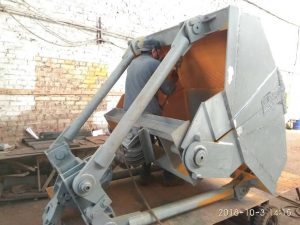

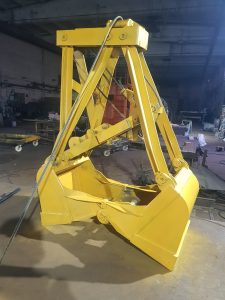

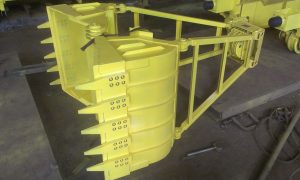

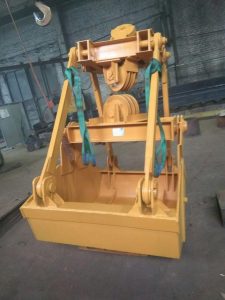

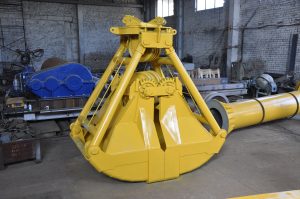

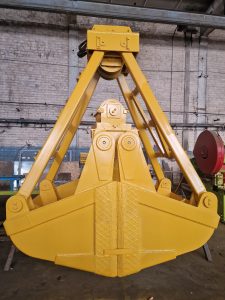

Грейфер — это навесное крановое грузозахватное оборудование, предназначенное для захвата, перегрузки и транспортировки на небольшие расстояния сыпучих грузов, металлолома, лесоматериалов и прочего. Грейфер для сыпучих грузов (ковшовой грейфер) работает по принципу погружения и захвата груза. Для лучшего захвата груза челюсти грейфера могут быть оснащены зубьями. Грейфер для загрузки-разгрузки длинномерных грузов (балок, бревен, труб и т. д.) конструктивно аналогичен ковшовому грейферу, но имеет челюсти в виде двух когтеобразных захватов. Использование грейферов позволяет полностью механизировать погрузочные операции.
Классификация грейферов проводится по нескольким признакам.
По роду перегружаемого материала:

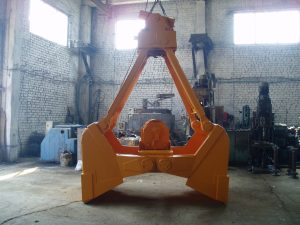

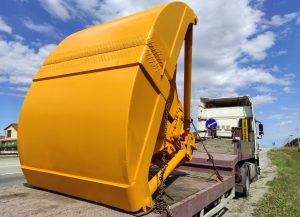

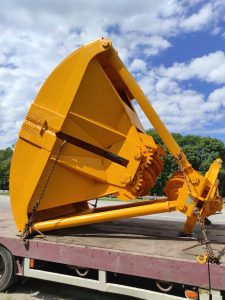

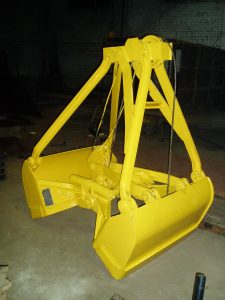

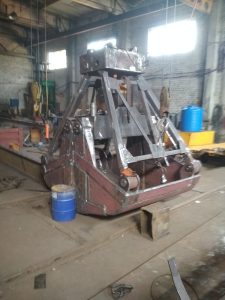

- двухщелевые или ковшовые (для сыпучих грузов);

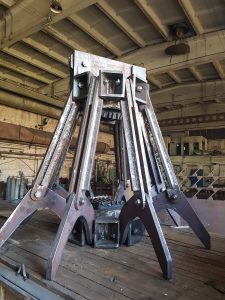

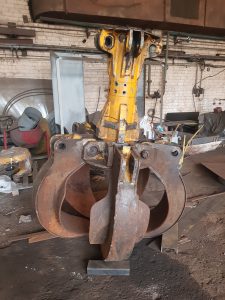

- многочелюстные (для крупногабаритных грузов);
По траектории движения челюстей при зачерпывании груза:
- с роющей траекторией;
- с подгребающей траекторией.
- Челюсти роющих грейферов при работе углубляются в материал («роют его»).
- Челюсти подгребающих грейферов во время работы движутся по прямой, близкой к горизонтальной плоскости, в результате чего груз, рассыпанный тонким слоем, подгребается и зачерпывается.
По типу привода замыкания челюстей и кинематическим признакам грейферы делятся на следующие виды:
- канатные
- приводные
Общим признаком канатных грейферов является отсутствие жесткой кинематической связи между верхней и нижней траверсой грейфера и узлом их подвески на кране. Эти грейферы приводятся в движение с помощью канатов грузоподъемного механизма.
В зависимости от количества канатов канатные грейферы делятся на следующие группы:
- одноканатные
- двухканатные
- трехканатные
- четырехканатные
- грейферы, которые приводятся в движение более чем четырьмя канатами.
Приводные грейферы в свою очередь делятся на два вида:
- моторные и электрогидравлические.
Грейфер с грузоподъемным краном соединяет питающий кабель, подающий электроэнергию к электродвигателю привода челюстей (мотор-редуктор или гидростанция). - пневматические и гидравлические.
Непосредственно на грейфере устанавливаются только исполнительные устройства: гидро- или пневмоцилиндры. Этот вид грейферов соединяют с краном гидравлические или пневматические магистрали.
